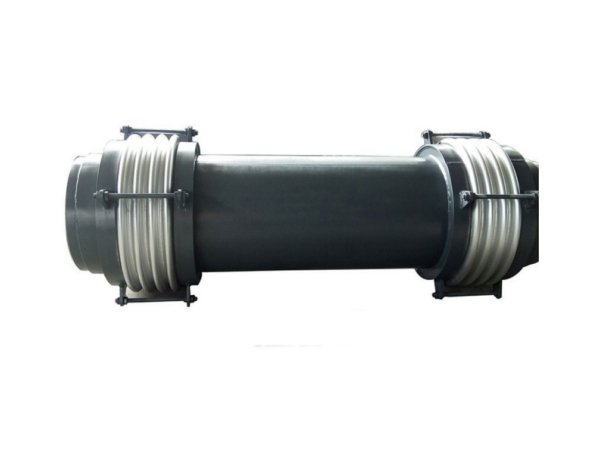

煤粉管道三向補償器主要用于電廠鍋爐送粉管道，吸收鍋爐爐膛向下熱膨脹及送粉管道的熱位移，本補償器能吸收任意方向位移。

本部件一般裝設在燃燒器入口水平或垂直送粉管道上

1、水平布置

標號：D-LD2000-65301-65339

      補償器位移形式：主要吸收橫向位移和少量軸向位移為減少磨損和流阻，本部件一般在現場按冷緊狀態安裝（又稱偏裝），冷緊量Y一般按燃燒器接口熱態時向下膨脹量的50%-100%

2、垂直布置

標號：D-LD2000-65341-65379

      補償器位移形式：主要吸收軸向位移和較小橫向位移，為減少A點受力，本部件在制造廠家出廠前進行預拉伸。

?        煤粉管道三向補償器的特點主要包括耐高溫、不漏粉、不積粉、位移剛度小、能夠吸收任意方向位移、撓性好、保證鍋爐及管系膨脹自如、安裝維護方便、吊架簡單、使用壽命長、綜合投資省。

       1、煤粉管道三向補償器主要用于電廠鍋爐送粉管道，吸收鍋爐爐膛向下熱膨脹及送粉管道的熱位移，本補償器能吸收任意方向位移。1、使用壓力（p）：≤0.1MPa（設計爆破壓力≥0.35MPa）

　　2、使用溫度（t）：0-350°c

　　3、波紋管結構：奧氏體不銹鋼板雙層結構，內層0Cr17Ni14Mo2，外層0Cr18Ni9（GB3280)

　　4、補償器

　　補償同時吸收軸向位移X、橫向位移Y、應滿足X≤X0,Y≤Y0，參數表中所列的軸向補償量主要為壓縮位移。

　　5、疲勞壽命

　　參數表中所列補償量對應的疲勞壽命≥1000次

　　6、連接方式：對焊連接
