針對現有骨料散裝機控制方式落后,結構設計不合理等問題,設計一種帶有旋轉閥機構的自動骨料散裝機.系統構建了散裝機整體結構三維模型,采用有限元方法對旋轉閥機構在最大載荷工況下進行仿真分析,發現閥芯結構強度冗余,對閥芯進行拓?fù)鋬?yōu)化設計.在保證剛度性能的前提下,使閥芯質量從628.07 kg減輕到407.26 kg,質量減輕35.15%,實現了閥芯的輕量化設計,為旋轉閥芯的設計提供一定參考.
新型骨料散裝機的結構設計?主要包括以下幾個方面：
旋轉閥機構：新型骨料散裝機設計了一種帶有旋轉閥機構的自動骨料散裝機，通過構建整體結構三維模型，采用有限元方法對旋轉閥機構在最大載荷工況下進行仿真分析，發現閥芯結構強度冗余，并對閥芯進行拓?fù)鋬?yōu)化設計。優化后的閥芯質量從628.07 kg減輕到407.26 kg，質量減輕了35.15%，實現了閥芯的輕量化設計。
整體結構設計：系統構建了散裝機整體結構三維模型，通過有限元分析發現閥芯結構強度冗余，進一步進行拓?fù)鋬?yōu)化設計，確保在保證剛度性能的前提下實現輕量化。
材料選擇與優化：在材料選擇上，通過對閥芯進行拓?fù)鋬?yōu)化設計，選擇了更適合的材料和結構，使得設備在保證性能的同時減輕了重量，提高了設備的效率和耐用性。

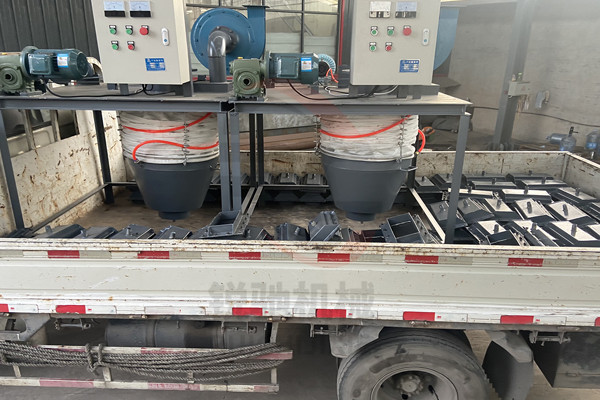

其他關鍵部件：新型骨料散裝機還包括手動棒條閥、氣動（或電動）棒條閥（或扇形閥）、套筒式伸縮散裝下料頭、自動定位松繩開關裝置、上限限位裝置、電動升降卷揚裝置、自動跟蹤料位檢測器和專用電控柜等部件。這些部件的安裝和維護極為方便，且設備配置了收塵接口和自動跟蹤料位檢測器，能夠?qū)崿F(xiàn)無塵作業和自動控制。
